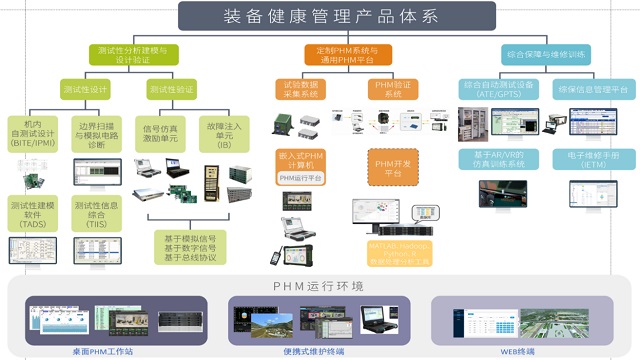

自动测试ATE系统解决方案

本方案旨在在有限的时间内,开发出一套可用于全机通讯导航系统中单机设备、飞行控制系统、仪表电气系统中各个设备的自动化测试设备(简称ATE),应具有开放性、可扩展性、可重构的自动测试系统。


硬件和系统架构介绍

为贯彻通用化、集成化、模块化、小型化的设计思想,机载设备综合自动测试系统的测试资源配置安装在具有互联互通的组装箱中;采用VXI、PXI、LXI、GPIB混合总线架构,将不同组装箱中的测试资源进行互联;通过阵列接口、适配器以及测试电缆与被测试LRU进行连接,测试资源在测试程序TP的控制下工作,完成对LRU的测试与诊断。



系统由三个可完全独立运行的测试分系统组成,每个测试分系统均包括:系统平台和测试程序集两部分。

系统平台由硬件平台、软件平台、自检适配器、计量适配器及系统附件等组成,为软硬件运行和维护提供环境。测试程序集由测试程序TP、测试电缆、适配器、测试文档等组成,是针对具体被测试对象研制开发的。测试程序集的测试程序TP在系统平台上运行,完成被测试对象LRU的测试和诊断,并输出测试和诊断结果。


软件

本测试平台的系统软件采用GPTS3.0通用自动测试系统平台软件,软件由开发环境和运行环境两个部分组成。开发环境和运行环境共用测试系统集成功能和测试系统管理功能,测试程序集TPS开发功能和测试系统调试功能是开发环境专有的功能。

测试系统的诊断功能开发采用本公司TADS软件建立的测试性模型作为故障诊断的知识库,实现智能化精确化故障诊断,根据测试产生的结果进行自动故障推理,将故障定位到SRU,能够满足系统诊断技术指标要求。


典型应用

• 复杂电子系统的外场性能测试和故障确认测试设备开发与集成;

• 复杂电子系统的库房进出库完好性验证设备开发与集成;

• 复杂电子系统内场维修车间的测试与诊断设备的开发与集成;
